분전반 등의 일위대가를 만들어 사용하기(전용 일위대가)
※ 이 기능은 작업 중인 현장에만 필요한 전용 일위대가 만들기 설명입니다.
▷ 이 작업은 [ 견적작업 ] 에서 하는 기능입니다.

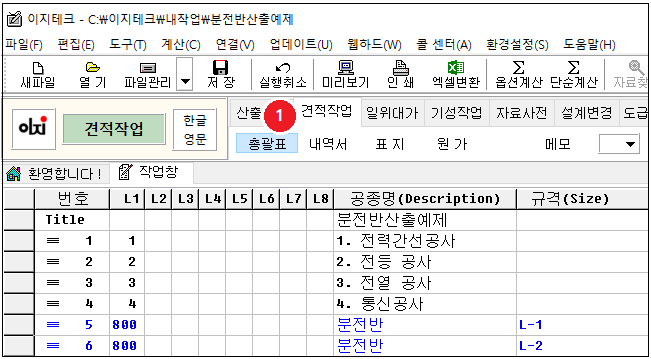

- [총괄표] 공종 이후의 줄에 일위대가의 품명과 규격을 넣습니다.
(규격을 넣으면 L1에 800(일위대가 속성 레벨)이 자동으로 들어갑니다.)
- [ ≡ 5 ] 버튼을 눌러 을지로 들어 갑니다.
- 을지에서 < Ctrl + Tab >(셀프 자료찾기)을 누릅니다.

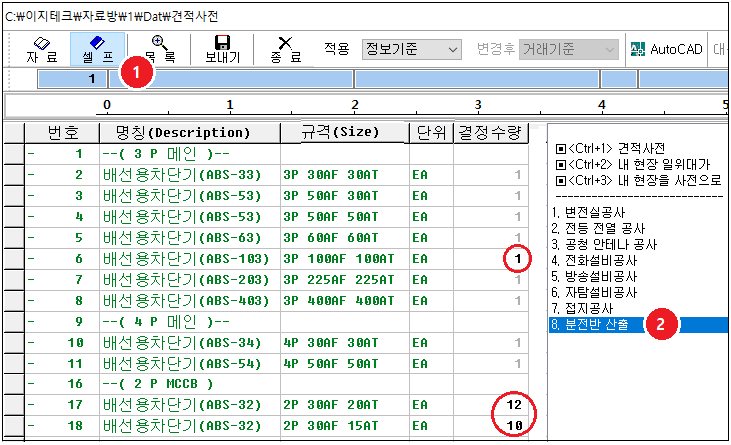

- 우측 리스트에서 <Ctrl+1> 견적사전을 클릭하고 하단에서 8. 분전반 산출을 선택합니다.
- 예제로 메인 3P 100AF 1개 부하 2P 30/20 12개, 2P 30/15 10개를 넣고 [종료]를 합니다.

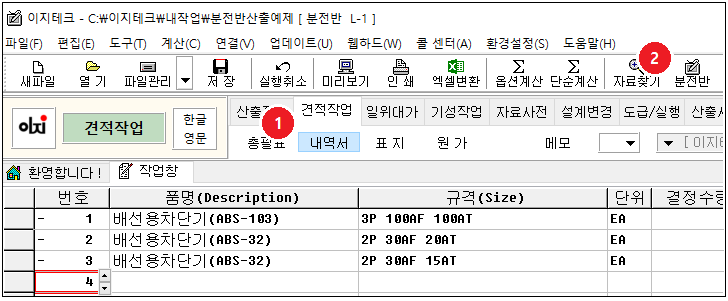

- 메인 툴바의 [분전반] 버튼을 누릅니다.
- 옵션을 정한 후 [확인]을 누릅니다.
- 외함까지 맞는 규격을 불러와 내역작업이 약식(노임)으로 산출되었습니다.

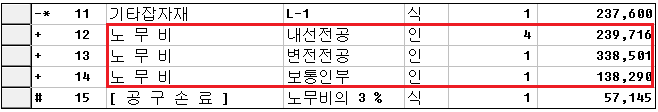

- 관공서에서 사용할 경우엔 12번 공임을 삭제하고 옵션계산을 합니다.
- 노무비가 옵션계산(Ctrl + Q)으로 정상적으로 산출되었습니다.
▷ 이렇게 만들어진 일위대가를 다음과 같이 적용할 공종(내역서)에 입력하는 방법입니다.

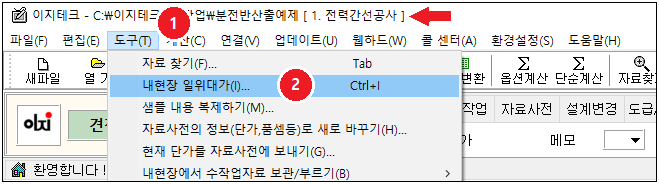

- < 도구 > - < 내현장 일위대가 > 또는 핫키(Ctrl + I)를 합니다.

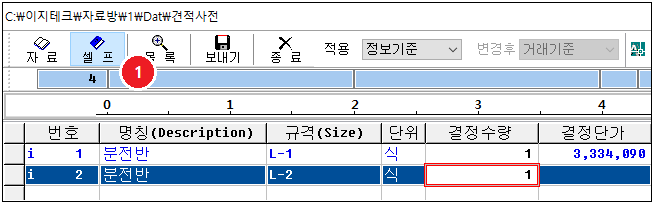

- [총괄표]에 등록된 일위대가가 보입니다. 수량을 넣습니다.
- 일위대가가 입력되었습니다.
▷ 분전반을 산출하기 위한 원시파일은 [견적사전]에 있습니다.
- [견적사전]의 [총괄표]에서 분전반 산출 공종 [을지]로 들어갑니다.
- 하단의 페이지 (3)을 누릅니다.
- 분전반 산출에 사용되는 MCCB는 외함 산출을 위해 몇 가지의 정보를 포함합니다.
( ※ 이 정보들은 자료사전에 등록할 때 다음 설명에 따라 등록 하십시요 )

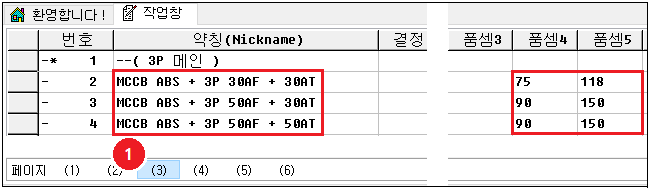

- 약칭은 그림과 같이(MCCB ABS + 3P 30AF + 30AT) 넣습니다.
- 그리고 MCCB의 가로, 세로 크기를 품셈 4에 가로, 품셈 5에 세로를 mm로 넣습니다.
- 하단의 페이지 (4)을 눌러 그룹을 NFB로 합니다.
- 이미 등록된 자료는 약칭, MCCB 규격, 그룹을 자료사전 DB에 이미 구축되어 있습니다.
- 자료를 추가로 만들 경우엔 위의 규칙에 맞춰 등록 후 사용하시면 됩니다.
