산출판을 이용한 전등공사 작업 예시
산출판을 이용한 전등산출의 개요는 다음과 같습니다.
- 가닥 수 별로 평면 산출하고,
- 귀로숫자를 세어 입력하고,
- 기구숫자(스위치, 조명기구) 넣으면 산출이 완료
이에 대한 자세한 사항을 아래 설명합니다.
1. 산출판 열기

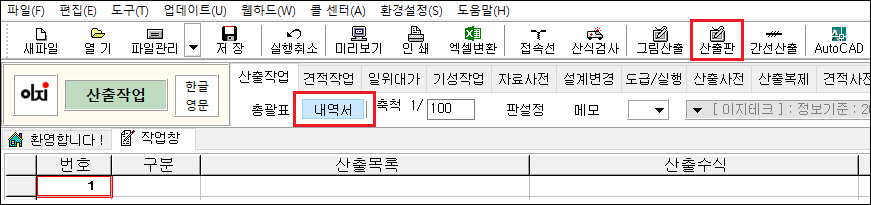

- 1 층 전등산출을 위하여 [ ≡ 6 ] 버튼을 클릭하여 내역서로 전환합니다.
- 메인 툴 바에서 [ 산출판 ] 버튼을 클릭합니다.

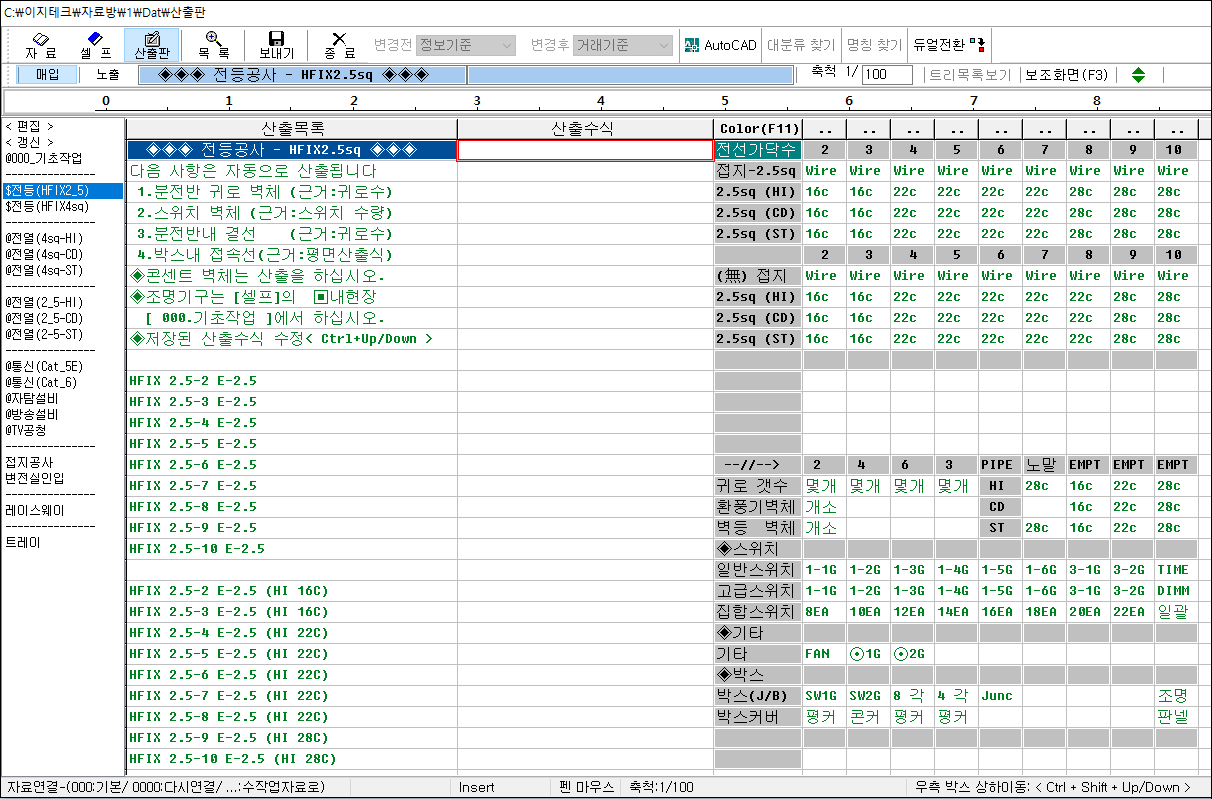

- 산출판 항목의 전등(HFIX 2.5) 매입 선택시 나타나는 전체 화면의 모습입니다.
- 산출판은 한 페이지에 총 500개까지의 산출목록을 배치하여 사용할 수 있습니다.
- 산출판의 수정과 편집기능은 < 산출기본 – 산출판의 수정 및 추가 방법 > 항목을 참고해주십시오.
2. 평면산출 하기

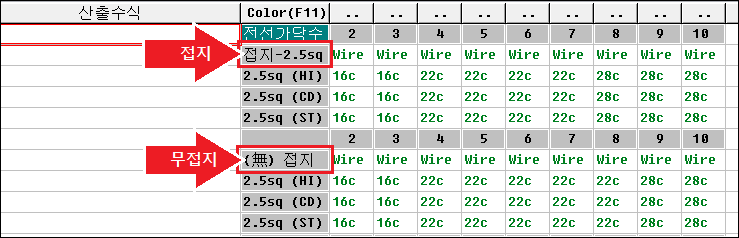

- 위의 그림은 전등평면을 산출판의 일부 내용입니다.
- 상단의 내용은 접지 HFIX 2.5sq 경우의 배관배선이며, 하단은 무 접지를 사용한 경우입니다.
- 2.5sq (HI)는 HI PVC 이며, 2.5sq (CD)는 CD배관, 2.5sq (ST) 금속관 배관을 의미합니다.
- 내용 중의 Wire 표시는 레이스웨이 등과 같이 전선배선을 따로 산출할 때 사용합니다.
▷ 접지를 HFIX 2.5sq로 가정하여 산출을 설명합니다.
- 그림에서 상단 3번째 줄에 2.5sq (HI)‘16c’ 의 위쪽을 보면 ‘ 2 ’ 라는 숫자가 있습니다. 이는 HFIX 2.5-2 E-2.5(HI 16c) 를 의미하며, 다음 ‘ 3 ’ 은 3 가닥을 의미합니다.

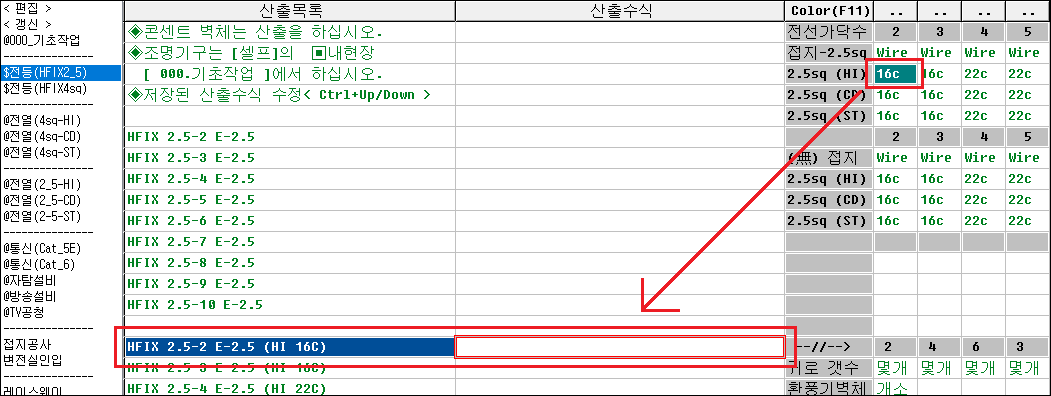

- 상단 그림처럼 16c 를 클릭하면 해당 산출목록이 좌측에 나타나며 커서가 산출수식에 대기합니다.
- 이곳에 도면에서 스케일로 잰(평면거리) 수치를 넣습니다. (예를 들어 3.5 라는 길이를 넣는다면 3 . 5 Enter 를 타이핑 합니다.)
- AutoCAD에서 직접 산출할 수도 있습니다. 이 기능은 < 산출응용 – 오토캐드를 응용한 산출 > 항목을 참고해 주십시오.
- 다음 3 가닥, 4 가닥 차례로 산출합니다.
- 도중에 2 가닥이 빠졌으면 다시 2 가닥을 산출합니다. 이 때 프로그램은 수식에 산출 식을 계속 연결합니다.
※ 주 의 사 항 : 구간에 덧셈을 할 때 + 대신 Enter 키를 이용해 작업해주세요.
- Enter 를 치면 수식에는 자동으로 ‘ + ’ 가 추가되어 만들어집니다. (엔터를 이용하면 수식이 산출수식의 공간을 넘도록 작업해도 다음줄에 작성 후 합산되는 기능이 포함되어 있습니다.)
- 곱셈의 경우는 * 키를 직접 입력해야 합니다. 예) 2 . 5 * 3 Enter
3. 귀로숫자 입력하기

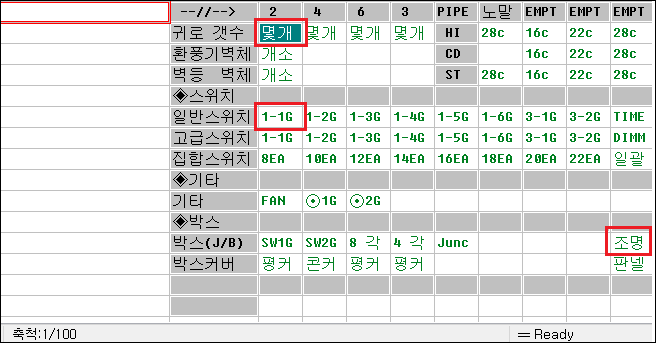

- 평면산출이 끝나면 분전반 귀로 숫자를 산출합니다. ‘몇 개’ 상단의 ‘2’ 는 1 회로의 귀로이며 ‘4’는 2 회로의 귀로입니다.
- 벽체는 평면 배관 배선을 참고하여 전선관 및 전선의 종류가 정해집니다.
4. 기구산출 하기
- 스위치 개소를 입력합니다.
- 1-1G 는 단로 1구이며 1-2G는 단로 2구, 3-1G는 삼로 1구를 뜻합니다.
- 스위치 개수가 정해지면 벽체 배관 배선이 자동으로 산출됩니다.

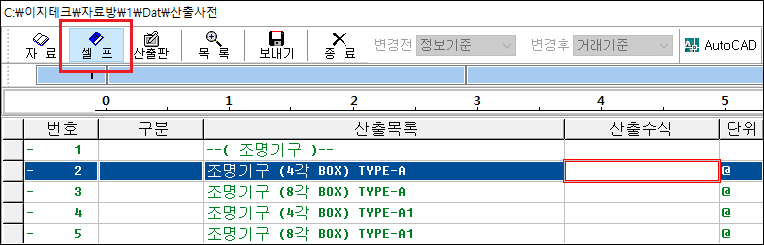

▷ 조명 을 클릭하면 산출 시작 전에 만들어 놓은 000.기초작업 화면이 나타납니다. (총괄표에서 해당 내용 삭제시 내용이 나타나지 않습니다.)
- 해당 조명기구를 4각 박스(분기가 많은 곳)와 8각 박스(4방 이하)로 구분하여 산출합니다.
※ 주 의 사 항 : 계단 등 산출의 경우 위, 아래층 스위치간 입상 입하 또는 옥탑 등에 입상되는 전원 등은 평면산출을 응용하여 추가로 산출 하십시오.

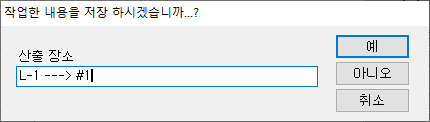

- 산출작업 완료 후 [ 보내기 ] 또는 [ 종료 ] 버튼을 눌러 산출장소를 넣습니다.
- 산출장소는 사용자 임의의 서식으로 표현하면 됩니다. (넣지않아도 무방합니다.)
※ 참 고: [ 보내기 ] 버튼은 본 화면으로 가지 않고 연속하여 산출할 때 사용합니다.

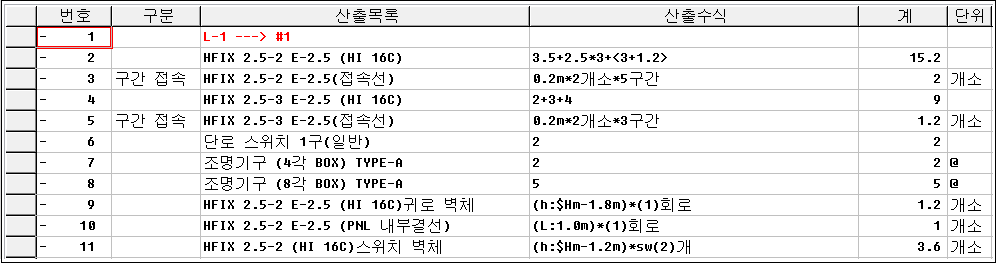

5. 산출결과 확인
6. 구간접속 확인하기
- 구간접속은 프로그램이 평면 산출수식을 분석하여 자동으로 산출해 줍니다.
- <3+1.2>와 같이 꺽쇠 괄호로 묶여진 내용은 구간접속을 1 구간으로 계산합니다. (구간접속의 옵션 설정은 상단메뉴 > 환경설정 > 산출작업(타블렛) 옵션 정하기에 있습니다.)
- 벽체 배관의 경우 층고($H)에서, 분전반은 1.8M, 스위치는 1.2M 높이에 설치하는 것으로 하여 수식이 만들어집니다.
