산출작업 내 일위대가 산출 방법 안내(분전반 등)
- 일위대가는 공용과 전용으로 구분됩니다.
- 공용 일위대가는 어느 현장에서나 공통으로 사용되는 것(행거, 맨홀, 터파기 등 같이 공통자재)으로 자료사전에서 일반자재처럼 해당 일위대가를 불러와 입력하면 됩니다.
- 전용 일위대가는 작업중인 현장에서만 사용되는 것으로 상황에 따라 만들어 사용해야 합니다.
1. 공용일위대가 찾아 입력하는 방법

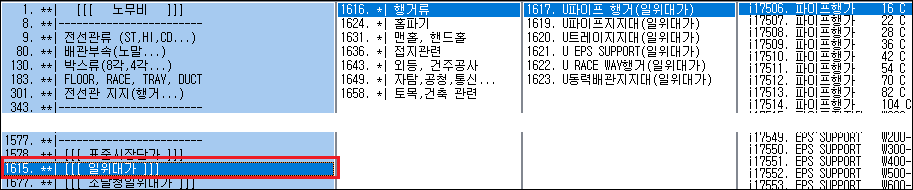

- [ Tab ] 키 두 번 입력했을 때 나오는 메인 목록 찾기의 [[[ 일위대가 ]]] 를 클릭합니다.
- 우측 리스트박스에서 작업할 일위대가 항목을 선택하고 필요한 수량을 입력합니다.

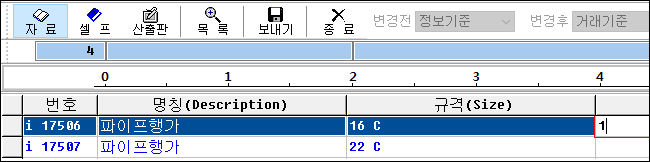

- 자료사전 검색시 나타나는 자재 중 청색( i 17506 )으로 표시된 자재가 일위대가 자재입니다. (녹색, 검정색, 갈색으로 표기된 자재는 일반 자재입니다.)
2. 전용일위대가를 만드는 방법
- 000. 기초작업에서 분전반을 수작업용과 일위대가용으로 구분하여 작업할 수 있습니다.
2-1. 000. 기초작업에 등록한 일위대가로 산출하는 방법
- 작업하려는 공종의 을지에서 [ Ctrl + Tab ] 키를 입력합니다.

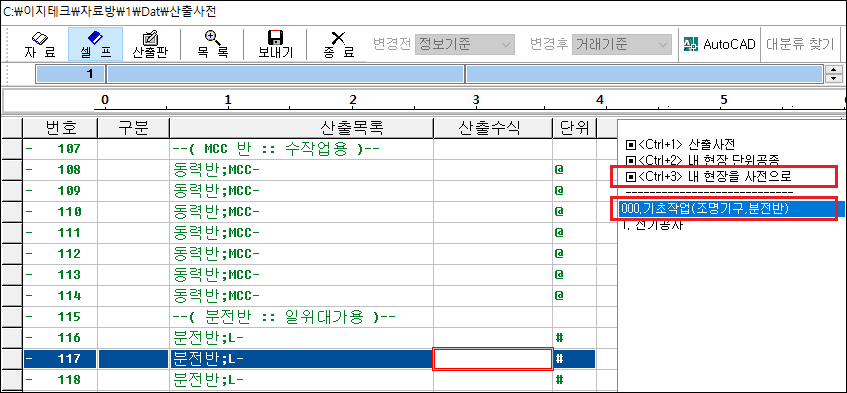

- 우측 리스트 박스 상단의 [ < Ctrl+3 > 내 현장을 자료사전으로 ] 를 클릭합니다.
- 우측 리스트 박스 하단의 [ 000. 기초작업 ] 을 클릭하면 좌측 화면에 조명기구 및 분전반 등의 내용이 보입니다.
- 화면을 행 번호 115 번 근처까지 내리면 이미 등록된 ( 분전반 :: 일위대가용 ) 항목들이 나타납니다. (번호는 상황에 따라 달라질 수 있습니다.)
- 해당 분전반에 산출할 수량을 넣습니다. (분전반 명칭도 상황에 맞춰 수정합니다.)
- 단위에 있는 #표시는 내역으로 변환할 때 일위대가로 등록하라는 기호이므로 지우지 않고 작업해야 합니다. (인쇄는 되지 않습니다.)
2-2. 000. 기초 작업에 등록하지 않고 일위대가를 산출하는 방법
- 앞서 설명한 수작업 입력방법에 따라( 명칭;규격;단위 순서 ) 산출목록을 입력하고, 산출수식에 수량을 넣은 다음,
- (박스)커서를 다시 산출목록으로 이동하면, 우측에 산출 일위대가 화면이 나타납니다.

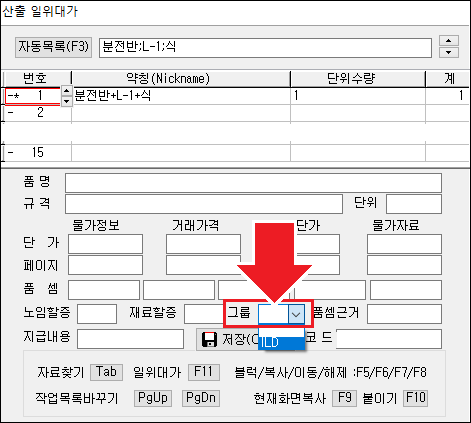

- 산출 일위대가 화면으로 이동하여 하단의 그룹을 [ ILD ] 로 바꾸고 [ 저장 ] 을 누릅니다.

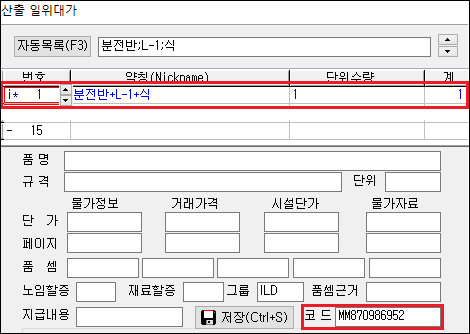

- 저장이 완료되면 일위대가의 표시로 자재가 파란색으로 변경되며 자동으로 코드번호가 생성됩니다.
- 이때 품명 및 규격 등의 정보는 다음에 설명하는 소요자재에서 일괄 입력하셔도 됩니다.
3. 분전반을 수작업으로 했을 때와 일위대가로 했을 때의 차이점
- 비교를 위해 상단 그림에서 3행의 L-3만 우측의 산출일위대가 화면에서 일위대가 형태의 분전반에만 그룹을 [ ILD ] 로 바꿉니다.
- 단, 000. 기초작업의 일위대가용 분전반은 이미 그룹처리 (단위에 #표시)가 되어 있기 때문에 설정하지 않아도 일위대가로 표현됩니다.

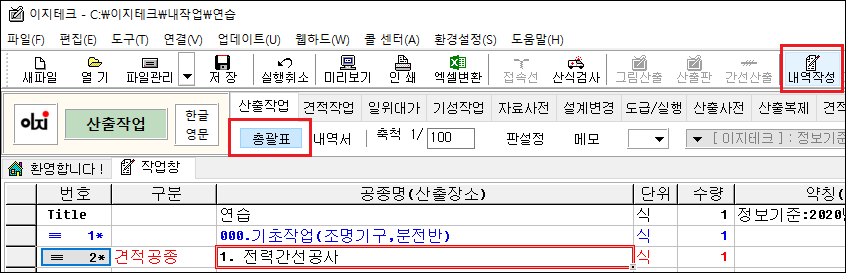

- 화면을 총괄표로 전환하여 상단 메인 툴바의 [ 내역작성 ] 을 클릭합니다.

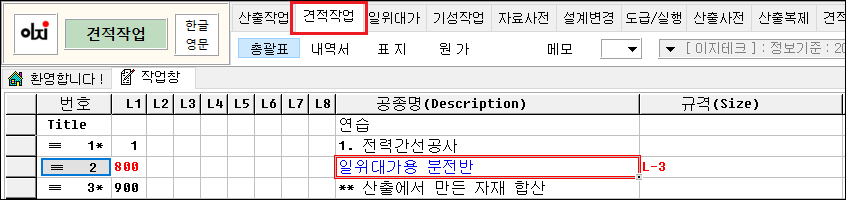

- 내역서로 완성된 견적작업(산출작업 화면이 아님) 총괄표 화면입니다.
- 산출 작업할 때 일위대가용으로 등록한 자료는 견적작업 총괄표에 일위대가 속성(계층 1에 800)으로 자동 등록됩니다. 이렇게 등록된 일위대가는 세부 내역작업(분전반 내용물)을 해야 합니다.

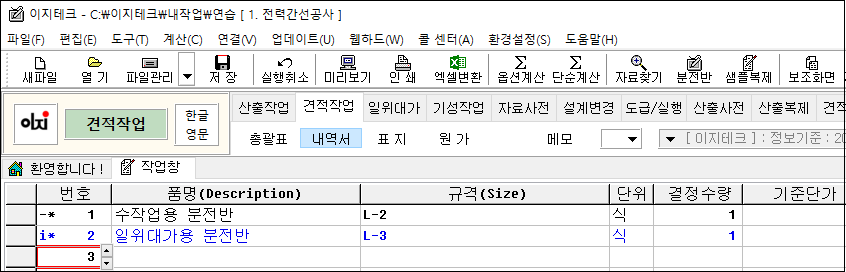

- 견적서의 내역서 항목에 들어가면 산출 작업할 때 수작업용을 사용하면 일위대가가 아닌 단순한 일반자재로 인식합니다. ( i* 는 일위대가 표식 )
- 검정색으로 표기된 [ -* 1 ] 항목은 일반 자재, 파랑색으로 표기된 [ i* 2 ] 항목은 일위대가 자재를 의미합니다.
